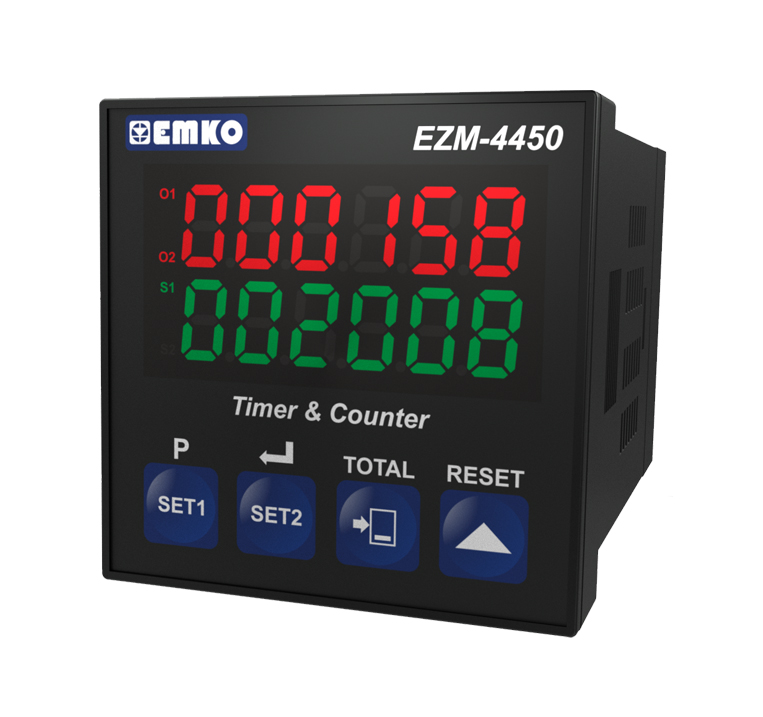

EZM-4450
Minuterie et compteur programmables multifonctions avec unité de communication série RS 232/485
EZM-XX50 peuvent être utilisés dans les machines à emballer, les rouleaux de production et de contrôle qualité, dans les machines de découpe et de traitement du verre, plastique et marbre , fer à repasser, tissu, tous mesurant et contrôlant les dimensions, le nombre, le nombre total, la vitesse, le cycle, le temps, la productivité, et s’adaptant facilement à tous les systèmes de construction mécanique et d’automatisation.
spécifications techniquesF.AQ
| Affichage et panneau avant | |
| Boutons | Boutons Set, Reset, direction et enter |
| Indicateurs Led | DEL S1 (valeur Set1), S2 (valeur Set2), Q1, O2 (sortie de contrôle ou d'alarme) |
| Affichage de la valeur réelle | Afficheur à LED rouge 8 chiffres de 8 mm |
| Set Display | 8 mm Vert Affichage à LED 6 chiffres |
| Corps | |
| Caractéristiques physiques | 48 mm x 48 mm 116 mm |
| Classe de protection | NEMA 4X (IP65 à l'avant, IP20 à l'arrière) |
| Poids | Environ 0,21 kg. |
| Installation | Installation fixe |
| Caractéristiques électriques | |
| Tension d'alimentation et puissance | 100-240 V ~ (-15%, + 10%) 50/60 Hz. 6 VA 24 V ~ (-15%, + 10%) 50/60 Hz. 6 VA 24 Vcc (-15%, + 10%) 6 W |
| Entrées Numériques |
Tension nominale 16Vdc @ 5mA Tension maximale admissible continue 30 Vcc Logique 1 niveau minimum 3 Vcc Logique 0 niveau maximum 2 Vcc |
| Tension d'alimentation du capteur | 14 V ± 35% maximum 50 mA (230 V) |
| 12 V ± 40% maximum 50 mA (115 V) | |
| Fréquence d'entrée maximale | Pour compteur, compteur total et compteur de lots |
| 6000 Hz pour Pro-01 = 0, 1, 2 | |
| 4000 Hz pour Pro-01 = 3, 4 | |
| 3500 Hz pour Pro-01 = 5, 6 | |
| 2000 Hz pour Pro-01 = 7 | |
| Pour fréquencemètre et tachymètre 10 kHz | |
| 30 Hz lorsque Pro-04 n’est pas égal à 000000 | |
| Les sorties | |
| Modules de sortie optionnels | Module de sortie relais EM0-400 (3A @ 250V) |
| EM0-410 Module de sortie SSR (20 mA à 18 V) | |
| EM0-420 Module de sortie numérique (transistor) (40mA à 18V) | |
| Modules de communication standard | Module de communication EMC-400 RS-232 |
| Module de communication optionnel | Module de communication EMC-410 RS-485 |
| Protocole de communication | MODBUS-ASCII ou RTU |
| Qualité Standarts | |
| Approbations | Composant reconnu UL (numéro de dossier: E 254103), GOST-R, CE |
