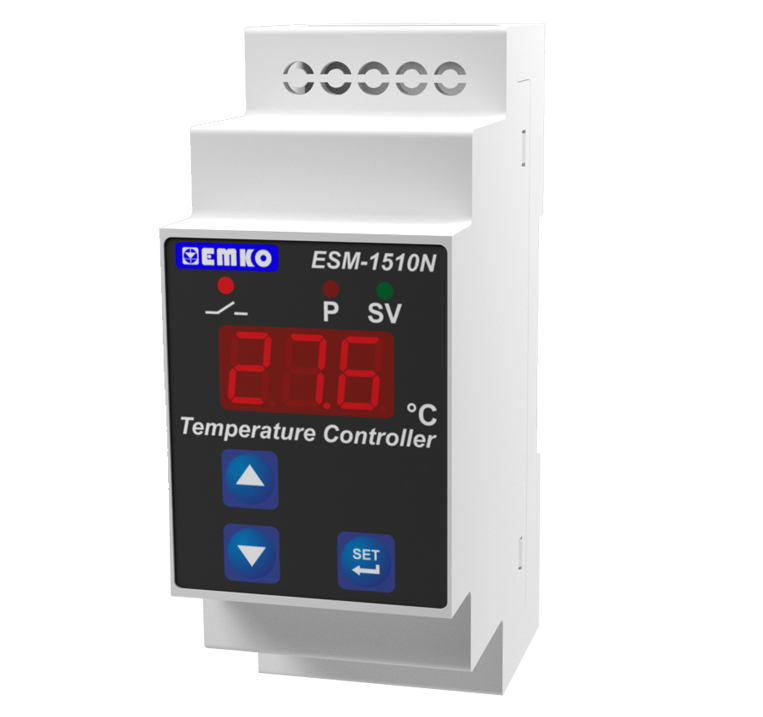

ESM-1510-N
Type de montage sur rail Dispositif de contrôle de température numérique ON / OFF
ESM-1510 est un dispositif de contrôle de température doté des caractéristiques de montabilité sur rail, PT-100, PTC, NTC, Fe-Const (J) ou Nicr-Ni (K). ) Entrée thermocouple, sortie simple, sortie relais ou relais statique, fonction de chauffage et de climatisation sélectionnable, écran frontal convivial et boutons.
spécifications techniquesF.AQ
| Affichage et panneau avant | |
| Boutons | Boutons de réglage et de direction |
| Sortie de relais led | Sortie active 3mm led rouge |
| Afficher | Afficheur LED rouge à 3 chiffres de 14mm |
| Corps | |
| Caractéristiques physiques | 90 mm x 35 mm 59 mm |
| Classe de protection | IP20 |
| Poids | Environ 0,14 kg .. |
| Installation | Montage sur rail DIN |
| Caractéristiques électriques | |
| Tension d'alimentation et puissance | 230 V ~ (+% 15) 50/60 Hz. 1,5 VA 115 V ~ (+ 15%) 50/60 Hz. 1,5 VA 24 V ~ (+ 15%) 50/60 Hz. 1,5 VA 24 Vac / dc (+ 15%, + 10%) 50/60 Hz. 1,5 VA |
| Entrées de capteur | NTC, PTC, TC, RTD NTC (10k @ .25) NTC (1000 @ .25) PTC (10k @ .25) J, K (IEC584.1) (ITS90) PT-100, PT-1000 ( IEC751) (ITS90) |
| Échelle | Fe CuNi 0 ℃ ... 800 ℃ NiCr 0 ... 999 PT 100 -50 ... 400 ℃ / -19,9 ℃ ... 99,9 NTC 100 -50 ... 400 / - 19,9 ℃ ... 99,9 PT 1000 -50 ... 400 / -19,9 ℃ ... 99,9 PTC -50… 130 / -19,9 ... 99,9 |
| Précision | ± 1% de la pleine échelle pour thermocouple et thermorésistance |
| Les sorties | |
| Sortie relais | 5 A @ 250 V ~ à charge résistive |
| Sortie SSR | Maximum 15 mA à 5 V CC |
| Contrôle | |
| Hystérèse | 1 à 100 pour les appareils de type TC, 1 à 100 pour le PT-100 (-50, 400) et le PT-1000 (-50, 400), 0,1 à 10,0 PT-100 (-19,9, 99,9) et PT-1000 (-19,9, 99,9), 0,1 à 10,0 PTC (-19,9, 99,9) et NTC (-19,9 ℃, 99,9) 1 à 20 PTC (-50, 130 ) Et NTC (-50, 100) |
| Formulaire de contrôle | Allumé éteint |
| Fréquence de lecture | 3 lectures par seconde |
| Qualité Standarts | |
| Approbations | GOST-R, CE |
